Телескопическое крепление для кровли GOK
Телескопическое крепление для минваты и ПВХ мембраны к металлоконструкциям и бетону.
Крепление
Гок крепится к любому основанию кровли: к проф. настилу и дереву шурупом-саморезом, к бетонному основанию дюбелем. Длина составляет от 20 до 150 мм. В комплекте с шурупами или дюбелями разной длины получают различные варианты крепления теплоизоляции толщиной до 200 мм.
Дюбель
Изготовлен из оцинкованной стали. Дюбель выбирается таким образом, чтобы глубина установки в бетон составляла не менее 20 мм. При меньшей глубине необходимо проверить прочность установки крепления.
Шуруп
При креплении к профнастилу используют оцинкованный шуруп-саморез. Толщина профнастила должна быть не менее 0,7 мм; для кровли, подверженной влиянию больших ветровых нагрузок не менее 0,8 мм.
Крепление к металлу:
1. В крепление вставляется шуруп и наконечник шуруповерта.
2. Нажимая на шуруповерт, крепление продавливают через гидро- и теплоизоляцию к основанию кровли.
3. Шуруп засверливают в основание до полного прижатия фланца уплотнителя к кровельному материалу.
Шуруп подобран правильно по длине, если он заходит в металл на 15мм.
Крепление к бетону:
1. В бетонном основании через гидро и теплоизоляцию сверлится отверстие диаметром 5 мм глубиной не менее 30 мм.
2. Гок с дюбелем вдавливается в просверленное отверстие.
3. С помощью электрического забойника дюбель забивается в бетон. Правильно подобранный по длине дюбель заходит в бетон на глубину 20 мм. Фланец крепления при этом прижимается к кровельному материалу.

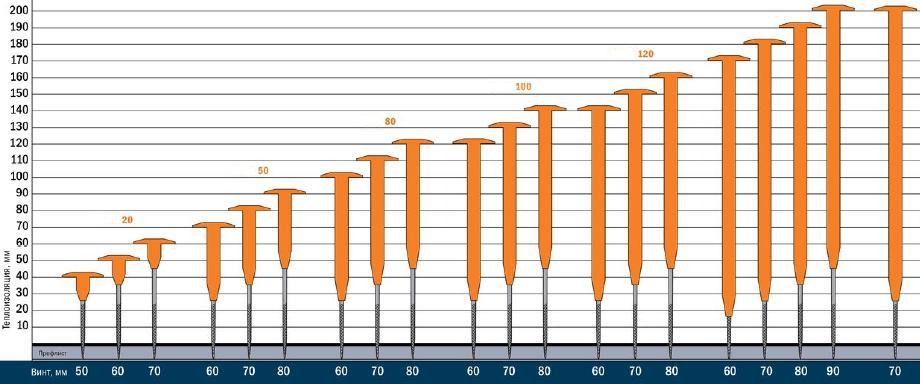

Таблица выбора крепления A-110 и KLA-самореза для металлического основания
Толщина Гок+саморез Артикул
20 A-110-20 + KLA - 40 02020 + 424040
30 A-110-20 + KLA - 50 02020 + 424050
40 A-110-20 + KLA - 70 02020 + 424070
50 A-110-50 + KLA - 40 02050 + 424040
60 A-110-50 + KLA - 50 02050 + 424050
70 A-110-50 + KLA - 70 02050 + 424070
80 A-110-50 + KLA - 70 02050 + 424070
90 A-110-80 + KLA - 50 02080 + 424050
100 A-110-80 + KLA - 70 02080 + 424070
110 A-110-100 + KLA - 50 02100 + 424050
120 A-110-100 + KLA - 70 02100 + 424070
130 A-110-120 + KLA - 50 02120 + 424050
140 A-110-120 + KLA - 70 02120 + 424070
150 A-110-120 + KLA - 70 02120 + 424070
160 A-110-150 + KLA - 50 02150 + 424050
170 A-110-150 + KLA - 70 02150 + 424070
180 A-110-150 + KLA - 70 02150 + 424070
190 A-110-170 + KLA - 70 02170 + 424070
200 A-110-170 + KLA - 70 02170 + 424070
210 A-110-170 + KLA - 90 02170 + 424090
220 A-110-200 + KLA - 70 02200 + 424070
230 A-110-200 + KLA - 70 02200 + 424070
240 A-110-200 + KLA - 90 02200 + 424090
250 A-110-230 + KLA - 70 02230 + 424070
260 A-110-230 + KLA - 70 02230 + 424070
270 A-110-250 + KLA - 70 02250 + 424070
280 A-110-250 + KLA - 70 02250 + 424070
290 A-110-250 + KLA - 90 02250 + 424090
300 A-110-250 + KLA - 90 02250 + 424090
310 A-110-250 + KLA - 110 02250 + 424110
320 A-110-250 + KLA - 110 02250 + 424110
330 A-110-250 + KLA - 130 02250 + 424130
340 A-110-250 + KLA - 130 02250 + 424130
350 A-110-250 + KLA - 150 02250 + 424150
360 A-110-250 + KLA - 150 02250 + 424150
